Code article : HAGHES026DC
Code EAN : 3250613176945

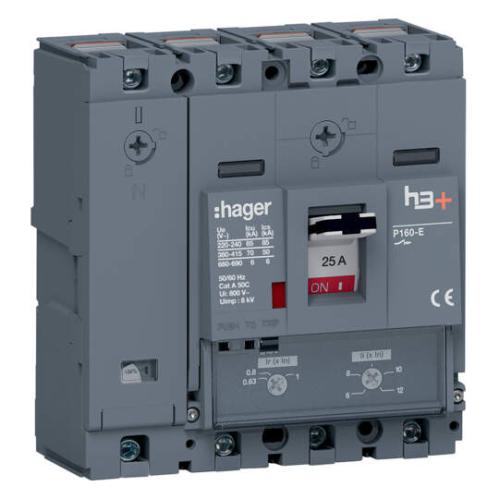

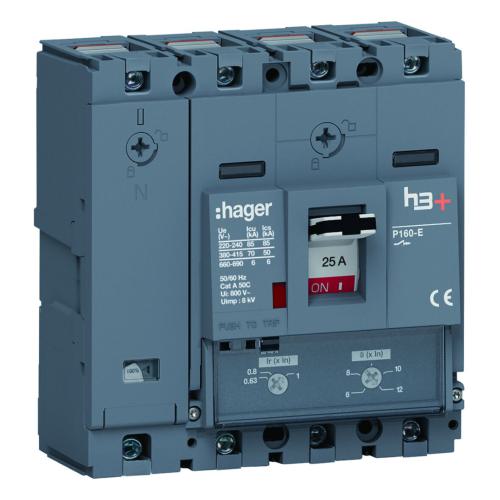

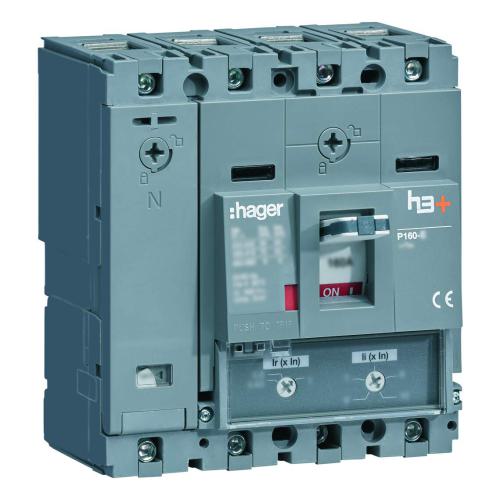

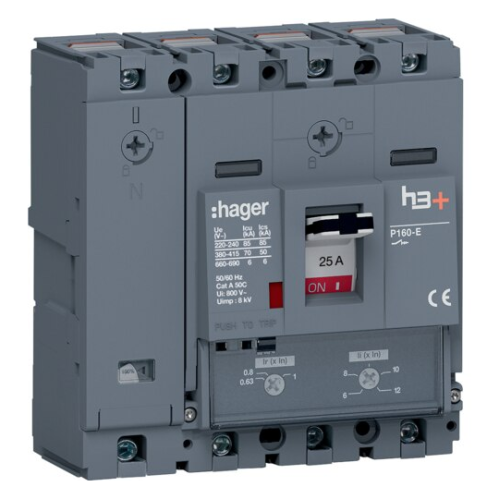

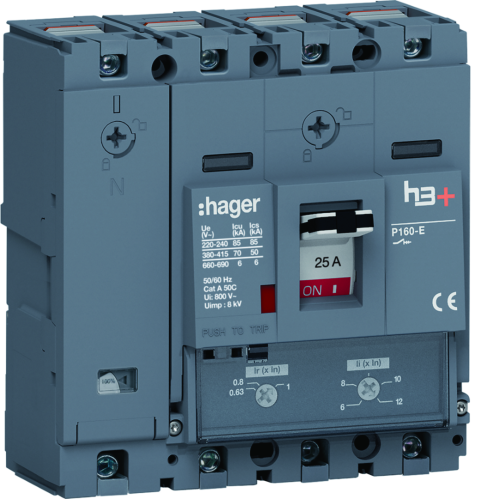

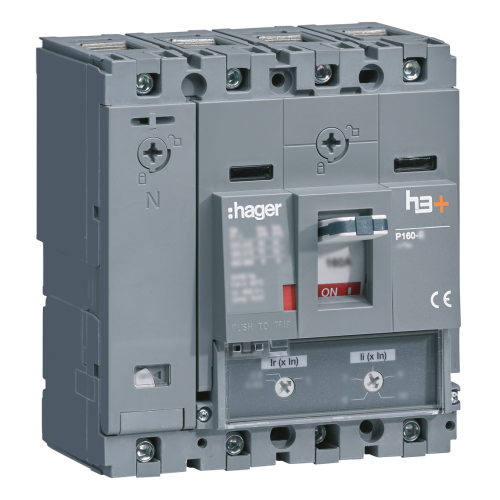

Désignation : Disj.h3+P160 TM 4x25A 70kA
Disjoncteur Boitier Moulé h3+ P160 TM ADJ 4P4D N0-100% LN 25
A 70kA CTC
Site fournisseur
 Spécificités article
Courant nominal (a)25
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Tropicalisation/humidité/exécution95%HR 55°C sev Kn (IEC 68-2-30/52)
Tenue aux vibrations et chocsIEC 68068-2-52 Test FC
Directive européenne rohsconformité volontaire
BranchementConnexions frontales
Mode de fixationplatine de fixation
Valeur du réglage magnétique150/200/250/300 A
Finition de l'élément d'actionnementmanette / levier
Type de boitierProduit complet
Type de pôles"4P4D N:0
Texte normeIEC 60947-2
Température de stockage-35 à 70 °C
Type de raccordement du circuit principalborne à vis
Valeur du réglage thermique16/20/25 A
Cran de réglage thermique xin0,63/0,8/1
Type de connexioncage à vis
Tension assignée d'emploi ue220/690 V
Section de raccordement en câble souple6 / 70mm²
Section de raccordement en câble rigide6 / 95mm²
Protection instantanée (ii) : crans de réglage6/8/10/12
Cran de réglage magnétique xin6/8/10/12
Fréquence assignée50/60 Hz
Directive européenne weeeconcerné
Type de commandeManette
Position du neutregauche
Bloc de déclenchementTM A/A
Pouvoir de fermeture en court-circuit icm sous 110-138v ac selon iec 60947-2187 kA
Pouvoir de fermeture en court-circuit icm sous 220v ac selon iec 60947-2187 kA
Pouvoir de fermeture en court-circuit icm sous 230v ac selon iec 60947-2187 kA
Pouvoir de fermeture en court-circuit icm sous 240v ac selon iec 60947-2187 kA
Pouvoir de fermeture en court-circuit icm sous 380v ac selon iec 60947-2154 kA
Pouvoir de fermeture en court-circuit icm sous 400v ac selon iec 60947-2154 kA
Pouvoir de fermeture en court-circuit icm sous 415v ac selon iec 60947-2154 kA
Pouvoir de coupure sur 1 pôle en it 690 v (nf en 60947-2)2,5 kA
Courant assigné à 10°c selon iec 60947-230,1 A
Courant assigné à 15°c selon iec 60947-229,6 A
Courant assigné à 20°c selon iec 60947-228,9 A
Courant assigné à 25°c selon iec 60947-228,3 A
Courant assigné à 30°c selon iec 60947-227,7 A
Courant assigné à 40°c selon iec 60947-226,4 A
Courant assigné à 45°c selon iec 60947-225,7 A
Courant assigné à 55°c selon iec 60947-224,3 A
Courant assigné à 60°c selon iec 60947-223,5 A
Courant assigné à 65°c selon iec 60947-222,8 A
Puissance dissipée totale sous in19,5 W
Hauteur produit installé130 mm
Largeur produit installé120 mm
Altitude2000 m
Tension assignée d'isolement800 V
Pouvoir de coupure ultime icu sous 400v ac selon iec 60947-270 kA
Pouvoir de coupure de service ics sous 220v ac selon iec 60947-285 kA
Pouvoir de coupure de service ics sous 230v ac selon iec 60947-285 kA
Pouvoir de coupure de service ics sous 240v ac selon iec 60947-285 kA
Pouvoir de coupure de service ics sous 380v ac selon iec 60947-250 kA
Pouvoir de coupure de service ics sous 400v ac selon iec 60947-250 kA
Pouvoir de coupure de service ics sous 415v ac selon iec 60947-250 kA
Pouvoir de coupure de service ics sous 110-138v ac selon iec 60947-285 kA
Pouvoir de coupure ultime icu ac selon iec 60947-285 kA
Pouvoir de coupure ultime icu sous 110-138v ac selon iec 60947-285 kA
Pouvoir de coupure ultime icu sous 220v ac selon iec 60947-285 kA
Pouvoir de coupure ultime icu sous 240v ac selon iec 60947-285 kA
Pouvoir de coupure ultime icu sous 380v ac selon iec 60947-270 kA
Pouvoir de coupure ultime icu sous 415v ac selon iec 60947-270 kA
Puissance dissipée par pôle à in6,5 W
Endurance électrique en nombre de cycles10000
Endurance mécanique nombre de manoeuvres40000
Profondeur produit installé97 mm
Protection du neutre (np) : courant (in)100 %
Température de calibration50 °C
Position du raccordement de circuit principalavant
Tension assignée de tenue aux chocs8 kV
Pouvoir de fermeture en court-circuit icm sous 660v ac selon iec 60947-29 kA
Pouvoir de fermeture en court-circuit icm sous 690v ac selon iec 60947-29 kA
Pouvoir de coupure de service ics sous 660v ac selon iec 60947-26 kA
Pouvoir de coupure de service ics sous 690v ac selon iec 60947-26 kA
Pouvoir de coupure sur 1 pôle en it 230v (nf en 60947-2)6 kA
Pouvoir de coupure sur 1 pôle en it 400v (nf en 60947-2)6 kA
Pouvoir de coupure sur 1 pôle en it 415v (nf en 60947-2)6 kA
Pouvoir de coupure ultime icu sous 660v ac selon iec 60947-26 kA
Pouvoir de coupure ultime icu sous 690v ac selon iec 60947-26 kA
Courant assigné à 35°c selon iec 60947-227 A
Courant assigné à 50°c selon iec 60947-225 A
Courant assigné à 70°c selon iec 60947-222 A
Protection instantanée (ii) : référence pour le réglage du courantx In
Indice de protection (ip)IP40
Avec pole de neutre coupéoui
Produit équipé de la fonction protectionoui
Fonction interrupteur principaloui
Fonction interrupteur sectionneuroui
Fonction interrupteur condamnation pour maintenanceoui
Avec indicateur de défautoui
Aptitude au sectionnementoui
Cadenassableoui
Couple de serrage6Nm
Montage sur rail din avec adaptateur en optionoui
Convient au montage au soloui
Convient au tableau de distributionoui
Protection instantanée (ii)oui
Avec bobine à émission en optionoui
Accessoriableoui
Tension assignée (ue) (v)690
Relais de signalisation de déclenchement disponibleOUI
Plage de réglage du déclencheur de court-circuit non retardé (a)300
Montage de profilés chapeaux en optionOUI
Appareil complet avec unité de protectionOUI
Type de tension d'alimentationAC
Matériau du câbleCu
Mode de réglage magnétique suivant in ou irthIN
Réglage de courant du déclencheur de surcharge (a)25
Courant de commutation de court-circuit limite nominal icu à 400áv, 50áhz (ka)70
QctPF
Nombre de pole protégé4
Catégorie d'emploiA
Degré de pollution suivant iec 60664 / iec 60947-23
Nombre de pôles4
Qc boite1
Qc carton8
