 Inter h3+P250 SW 3x250A  Inter h3+P250 SW 3x250A
 Inter h3+P250 SW 3x250A  Inter h3+P250 SW 3x250A
 Inter h3+P250 SW 3x250A  Inter h3+P250 SW 3x250A
 Inter h3+P250 SW 3x250A  Inter h3+P250 SW 3x250A
 Inter h3+P250 SW 3x250A  Inter h3+P250 SW 3x250A

Code article : HAGHCT250AR
Code EAN : 3250613170066

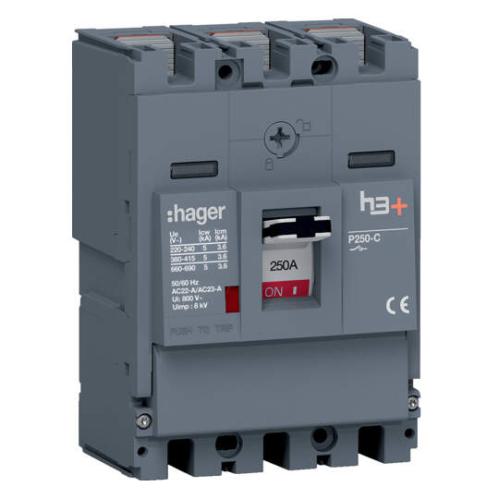

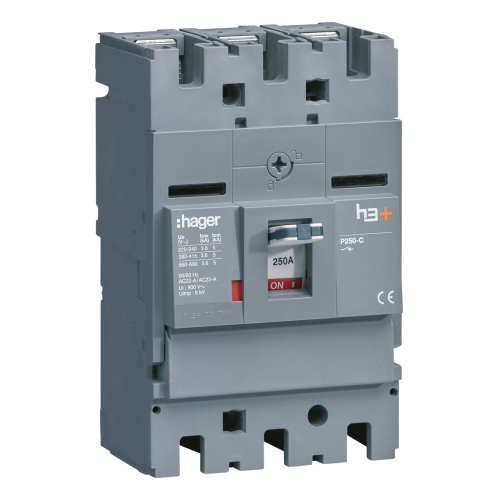

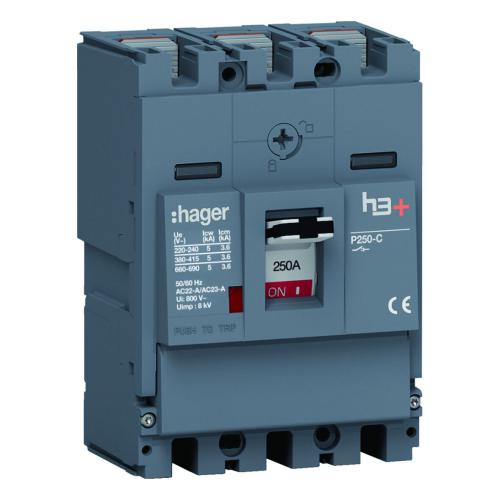

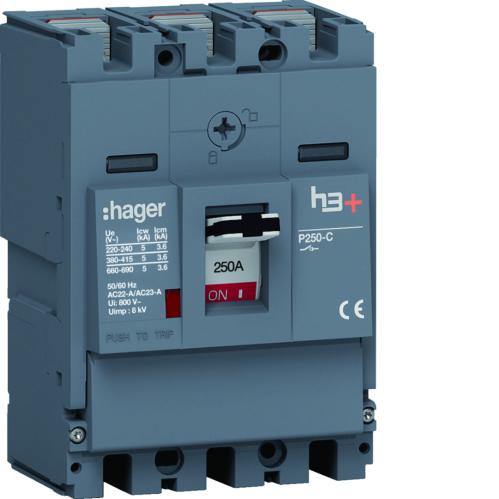

Désignation : Inter h3+P250 SW 3x250A
Interrupteur Boitier Moulé h3+ P250 SW 3P 250A FTC
Site fournisseur
 Spécificités article
Courant nominal (a)250
IpIP40
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Tropicalisation/humidité/exécution95%HR 55°C sev Kn (IEC 68-2-30/52)
Tenue aux vibrations et chocsIEC 68068-2-52 Test FC
Type de connexionplage de raccordement
Directive européenne rohsconformité volontaire
BranchementConnexions frontales
Mode de fixationplatine de fixation
Finition de l'élément d'actionnementmanette / levier
Type de boitierProduit complet
Position du neutresans neutre
Section de raccordement en câble souple35 / 150mm²
Section de raccordement en câble rigide35 / 185mm²
Texte normeIEC 60947-3
Température de stockage-35 à 70 °C
Type de raccordement du circuit principalserre-câble
Tension assignée d'emploi ue220/690 V
Fréquence assignée50/60 Hz
Directive européenne weeeconcerné
Type de commandeManette
Matériau du câbleCu / Al
Bloc de déclenchementSWITCH
Courant de courte durée admissible icw t=1s 660-690 v ac selon iec 60947-33,6 kA
Courant de courte durée admissible icw t=1s 220-240 v ac selon iec 60947-33,6 kA
Courant de courte durée admissible icw t=1s 380-415 v ac selon iec 60947-33,6 kA
Puissance dissipée totale sous in50,7 W
Puissance dissipée par pôle à in16,9 W
Hauteur produit installé165 mm
Largeur produit installé105 mm
Altitude2000 m
Tension assignée d'isolement800 V
Courant assigné d'emploi en ac21250 A
Endurance électrique en nombre de cycles10000
Endurance mécanique nombre de manoeuvres40000
Profondeur produit installé97 mm
Tension assignée de tenue aux chocs8 kV
Pouvoir de fermeture en court-circuit icm sous 240v ac selon iec 60947-35 kA
Pouvoir de fermeture en court-circuit icm sous 415v ac selon iec 60947-35 kA
Pouvoir de fermeture en court-circuit icm sous 690v ac selon iec 60947-35 kA
Courant assigné admissible courte durée icw4 kA
Couleur de la manette, poignéeGris
Couple de serrage12Nm
Indice de protection ipIP4X
Limites échauff. parties access. (non touchées normalement) selon norme produit50 K
Limites échauff. parties access. (destinées à être touchées) selon norme produit40 K
Limites échauff. parties access. (organe de cde manuelle) selon norme produit25 K
Limites d'échauffement des bornes selon la norme produit65 K
Couleur de l'élément d'actionnementgris
Type de pôles3 P
Fonction interrupteur principaloui
Fonction interrupteur sectionneuroui
Fonction interrupteur condamnation pour maintenanceoui
Cadenassableoui
Convient au montage au soloui
Convient au tableau de distributionoui
Avec bobine à émission en optionoui
Commande motorisée optionnelleoui
Accessoriableoui
Tension de fonctionnement normale (v)690
VerrouillableOUI
Finition interrupteur de dispositif d'arrêt d'urgenceOUI
Finition interrupteur généralOUI
Finition interrupteur de maintenance/réparationOUI
Puissance de fonctionnement nominale, ca-23, 400 v (kw)254
Courant nominal de courte durée admissible icw (ka)3.6
Convient pour montage au solOUI
Adapté à un montage en distributeurOUI
Tension de fonctionnement nominale max. ue en ca (v)690
Commande motorisée en optionOUI
Déclencheur voltmétrique en optionOUI
Courant permanent nominal, ca-21, 400áv (a)250
Courant permanent nominal, ca-23, 400 v (a)250
Type de tension d'alimentationAC
QctPF
Catégorie d'emploiA
Degré de pollution suivant iec 60664 / iec 60947-23
Nombre de pôles3
Nombre d'interrupteurs1
Qc boite1
Qc carton6
