 Interrupteur h1600 4P 1600A  Interrupteur h1600 4P 1600A
 Interrupteur h1600 4P 1600A  Interrupteur h1600 4P 1600A
 Interrupteur h1600 4P 1600A  Interrupteur h1600 4P 1600A
 Interrupteur h1600 4P 1600A  Interrupteur h1600 4P 1600A
 Interrupteur h1600 4P 1600A  Interrupteur h1600 4P 1600A
 Interrupteur h1600 4P 1600A  Interrupteur h1600 4P 1600A
 Interrupteur h1600 4P 1600A  Interrupteur h1600 4P 1600A
 Interrupteur h1600 4P 1600A  Interrupteur h1600 4P 1600A
 Interrupteur h1600 4P 1600A  Interrupteur h1600 4P 1600A

Code article : HAGHCF991H
Code EAN : 3250613363314

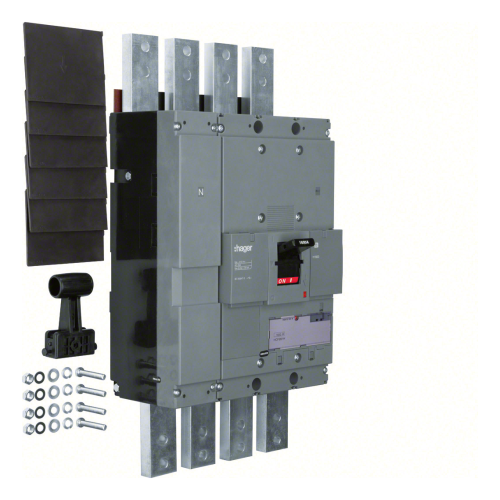

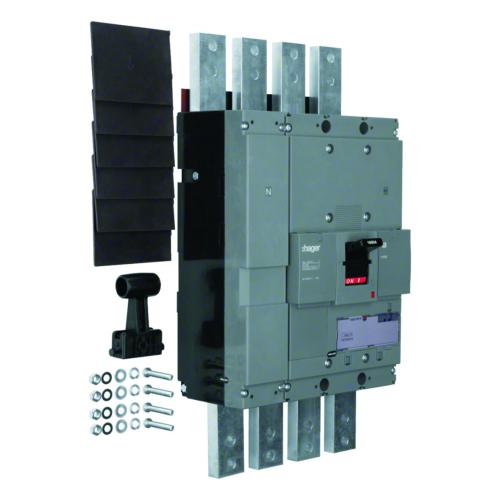

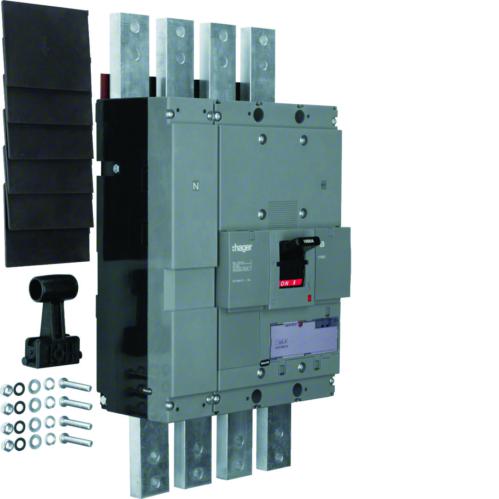

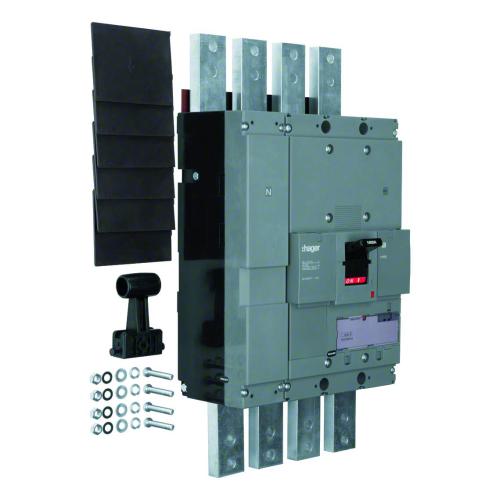

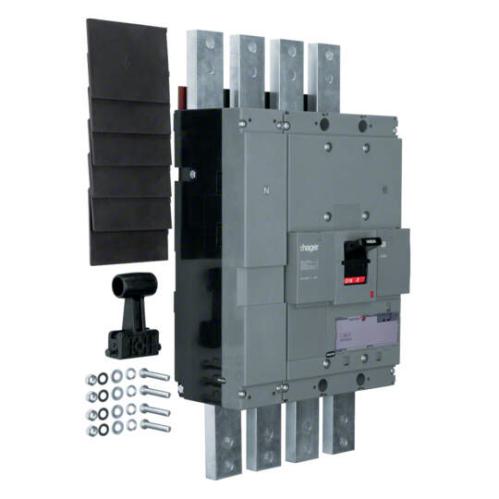

Désignation : Interrupteur h1600 4P 1600A
Interrupteur à déclenchement libre h1600 4P 1600A montage fi
xe
Site fournisseur
 Spécificités article
Courant nominal (a)1600
IpIP40
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Type de connexionplage de raccordement
Directive européenne rohsconformité volontaire
Finition de l'élément d'actionnementmanette / levier
Type de boitierProduit complet
Texte normeIEC 60947-3
Température de stockage-35 à 70 °C
Type de raccordement du circuit principalserre-câble
Tropicalisation/humidité/exécution85% / 50°C
Tension assignée d'emploi ue220/690 V
Fréquence assignée50/60 Hz
Section de raccordement en câble souple3x240mm²
Section de raccordement en câble rigide3x240mm²
Directive européenne weeeconcerné
Type de commandeManette
Puissance d'emploi à 400v en ac11053 kW
Puissance dissipée totale sous in168,9 W
Bloc de déclenchementSWITCH
Tension assignée de tenue aux chocs8000 V
Courant assigné d'emploi en ac211600 A
Puissance dissipée par pôle à in56,3 W
Altitude2000 m
Tension assignée d'isolement800 V
Courant assigné admissible courte durée icw20 kA
Courant assigné admissible sous 0,3s20 kA
Temps de réponse à l'ouverture10 ms
Endurance mécanique nombre de manoeuvres15000
Endurance électrique en nombre de cycles4500
Couleur de la manette, poignéenoir
Couple de serrage65Nm
Indice de protection ipIP4X
Couleur de l'élément d'actionnementnoir
Courant permanent nominal, ca-21, 400áv (a)1600
Puissance de commutation à 400áv (kw)1053
Type de pôles4 P
Cadenassableoui
Commande motorisée optionnelleoui
Tension de fonctionnement normale (v)690
VerrouillableOUI
Finition interrupteur généralOUI
Finition interrupteur de sécuritéOUI
Finition interrupteur de maintenance/réparationOUI
Puissance de fonctionnement nominale, ca-23, 400 v (kw)720
Convient pour montage au solOUI
Adapté à un montage en distributeurOUI
Tension de fonctionnement nominale max. ue en ca (v)690
Commande motorisée en optionOUI
Déclencheur voltmétrique en optionOUI
Courant nominal de courte durée admissible icw (ka)20
QctPF
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés1
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés1
Coefficient de correction du courant nominal pour 6 appareils juxtaposés1
Catégorie d'emploiA
Degré de pollution suivant iec 60664 / iec 60947-23
Nombre de pôles4
Nombre d'interrupteurs1
Qc boite1
