Code article : HAGHCF981H
Code EAN : 3250613363291

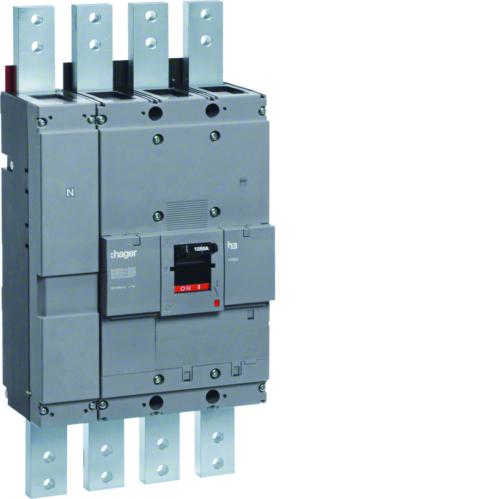

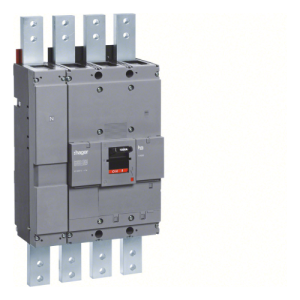

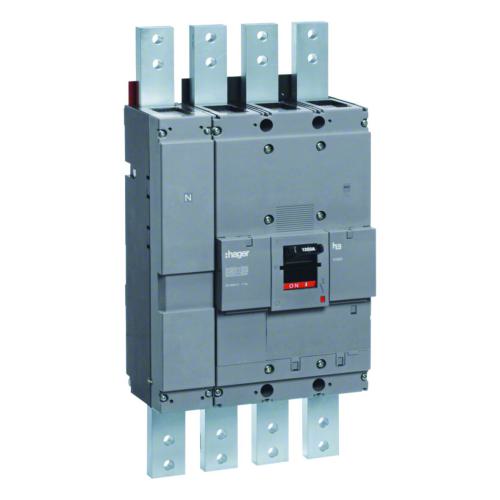

Désignation : Interrupteur h1600 4P 1250A
Interrupteur à déclenchement libre h1600 4P 1250A montage fi
xe
Site fournisseur
 Spécificités article
Courant nominal (a)1250
IpIP40
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Type de connexionplage de raccordement
Directive européenne rohsconformité volontaire
Finition de l'élément d'actionnementmanette / levier
Type de boitierProduit complet
Texte normeIEC 60947-3
Température de stockage-35 à 70 °C
Type de raccordement du circuit principalserre-câble
Tropicalisation/humidité/exécution85% / 50°C
Tension assignée d'emploi ue220/690 V
Fréquence assignée50/60 Hz
Section de raccordement en câble souple3x240mm²
Section de raccordement en câble rigide3x240mm²
Directive européenne weeeconcerné
Type de commandeManette
Puissance dissipée totale sous in187,5 W
Bloc de déclenchementSWITCH
Tension assignée de tenue aux chocs8000 V
Courant assigné d'emploi en ac211250 A
Puissance d'emploi à 400v en ac1822 kW
Puissance dissipée par pôle à in62,5 W
Altitude2000 m
Tension assignée d'isolement800 V
Courant assigné admissible courte durée icw15 kA
Courant assigné admissible sous 0,3s15 kA
Temps de réponse à l'ouverture10 ms
Endurance mécanique nombre de manoeuvres15000
Endurance électrique en nombre de cycles4500
Couleur de la manette, poignéenoir
Couple de serrage65Nm
Indice de protection ipIP4X
Couleur de l'élément d'actionnementnoir
Courant permanent nominal, ca-21, 400áv (a)1250
Type de pôles4 P
Cadenassableoui
Commande motorisée optionnelleoui
Tension de fonctionnement normale (v)690
VerrouillableOUI
Finition interrupteur généralOUI
Finition interrupteur de sécuritéOUI
Finition interrupteur de maintenance/réparationOUI
Puissance de fonctionnement nominale, ca-23, 400 v (kw)562
Convient pour montage au solOUI
Adapté à un montage en distributeurOUI
Tension de fonctionnement nominale max. ue en ca (v)690
Commande motorisée en optionOUI
Déclencheur voltmétrique en optionOUI
Puissance de commutation à 400áv (kw)822
Courant nominal de courte durée admissible icw (ka)15
QctPF
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés1
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés1
Coefficient de correction du courant nominal pour 6 appareils juxtaposés1
Catégorie d'emploiA
Degré de pollution suivant iec 60664 / iec 60947-23
Nombre de pôles4
Nombre d'interrupteurs1
Qc boite1
