 Interrupteur X160 4P 125A  Interrupteur X160 4P 125A
 Interrupteur X160 4P 125A  Interrupteur X160 4P 125A
 Interrupteur X160 4P 125A  Interrupteur X160 4P 125A
 Interrupteur X160 4P 125A  Interrupteur X160 4P 125A
 Interrupteur X160 4P 125A  Interrupteur X160 4P 125A
 Interrupteur X160 4P 125A  Interrupteur X160 4P 125A
 Interrupteur X160 4P 125A  Interrupteur X160 4P 125A
 Interrupteur X160 4P 125A  Interrupteur X160 4P 125A

Code article : HAGHCA126H
Code EAN : 3250613136642

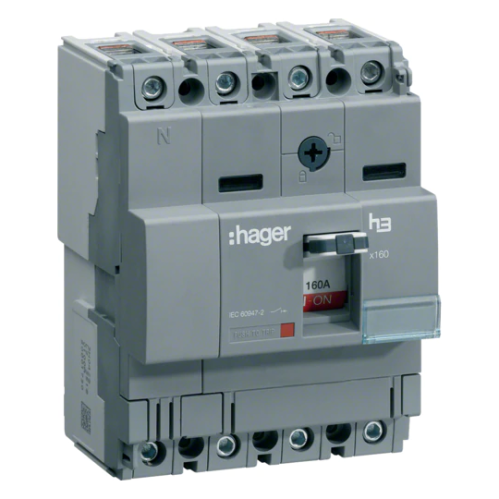

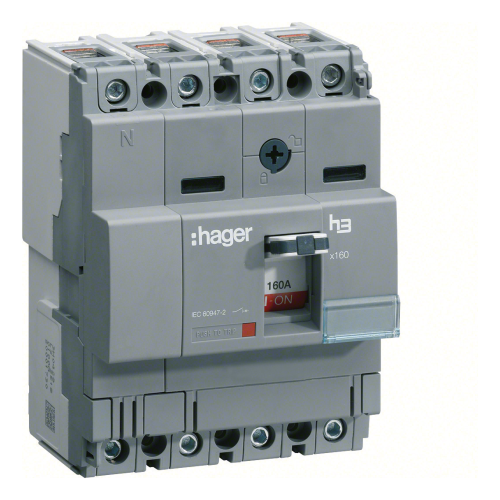

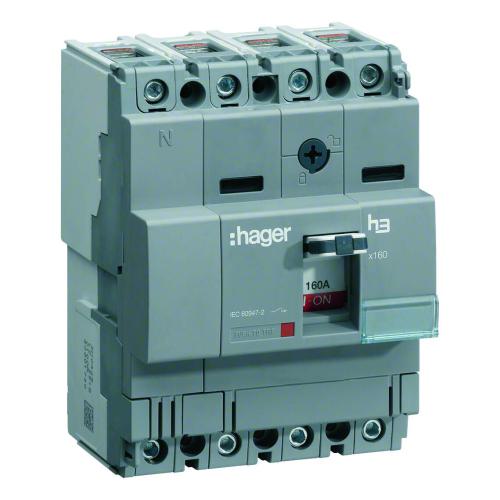

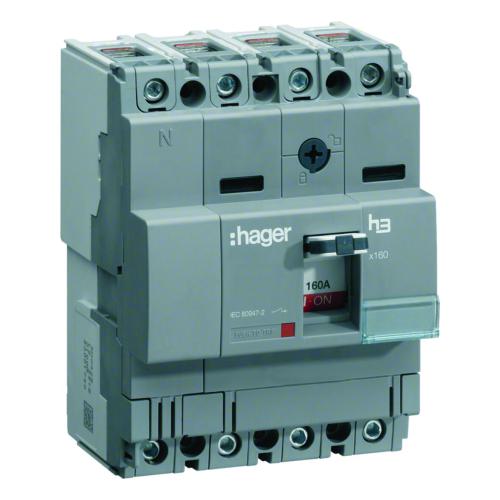

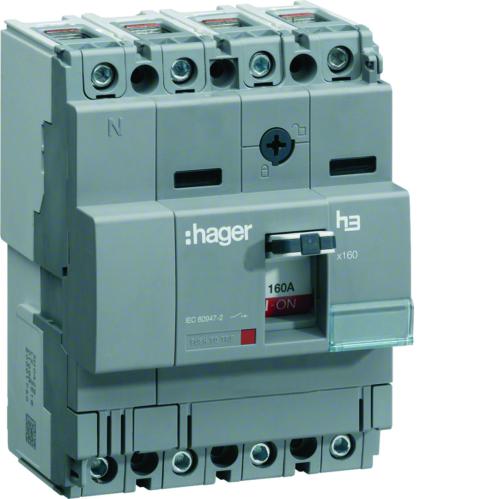

Désignation : Interrupteur X160 4P 125A
Interrupteur à déclenchement libre x160 4P 125A fixe
Site fournisseur
 Spécificités article
Courant nominal (a)125
IpIP40
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Tropicalisation/humidité/exécution95%HR 55°C sev Kn (IEC 68-2-30/52)
Tenue aux vibrations et chocsseverity Fc (IEC 68-2-6)
Directive européenne rohsconformité volontaire
Finition de l'élément d'actionnementmanette / levier
Type de boitierProduit complet
Texte normeIEC 60947-3
Température de stockage-35 à 70 °C
Type de raccordement du circuit principalborne à vis
Type de connexioncage à vis
Tension assignée d'emploi ue220/415 V
Section de raccordement en câble souple4 / 70mm²
Section de raccordement en câble rigide4 / 95mm²
Fréquence assignée50/60 Hz
Directive européenne weeeconcerné
Type de commandeManette
Bloc de déclenchementSWITCH
Tension assignée de tenue aux chocs8000 V
Altitude2000 m
Tension assignée d'isolement690 V
Courant assigné d'emploi en ac21125 A
Puissance d'emploi à 400v en ac182 kW
Temps de réponse à l'ouverture10 ms
Endurance électrique en nombre de cycles10000
Endurance mécanique nombre de manoeuvres20000
Courant assigné admissible courte durée icw2 kA
Courant assigné admissible sous 0,3s2 kA
Courant assigné admissible sous 1 seconde2 kA
Puissance dissipée totale sous in33 W
Puissance dissipée par pôle à in11 W
Couleur de la manette, poignéenoir
Indice de protection ipIP4X
Couleur de l'élément d'actionnementgris
Type de pôles4 P
Cadenassableoui
Couple de serrage6Nm
Tension de fonctionnement normale (v)690
VerrouillableOUI
Finition interrupteur de dispositif d'arrêt d'urgenceOUI
Finition interrupteur généralOUI
Finition interrupteur de maintenance/réparationOUI
Puissance de fonctionnement nominale, ca-23, 400 v (kw)123
Convient pour montage au solOUI
Adapté à un montage en distributeurOUI
Tension de fonctionnement nominale max. ue en ca (v)690
Déclencheur voltmétrique en optionOUI
Courant permanent nominal, ca-21, 400áv (a)125
Courant permanent nominal, ca-23, 400 v (a)125
QctPF
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés1
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés1
Coefficient de correction du courant nominal pour 6 appareils juxtaposés1
Catégorie d'emploiA
Degré de pollution suivant iec 60664 / iec 60947-23
Nombre de pôles4
Nombre d'interrupteurs1
Courant nominal de courte durée admissible icw (ka)2
Qc boite1
Qc carton6
