Code article : HAGADC720F
Code EAN : 3250611062561

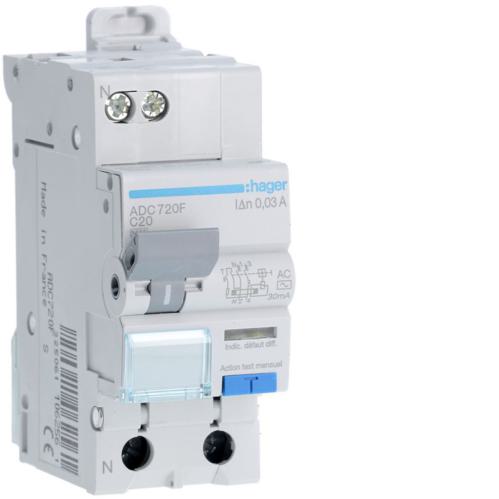

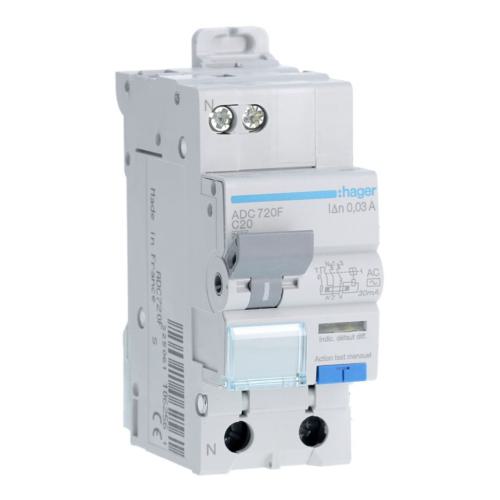

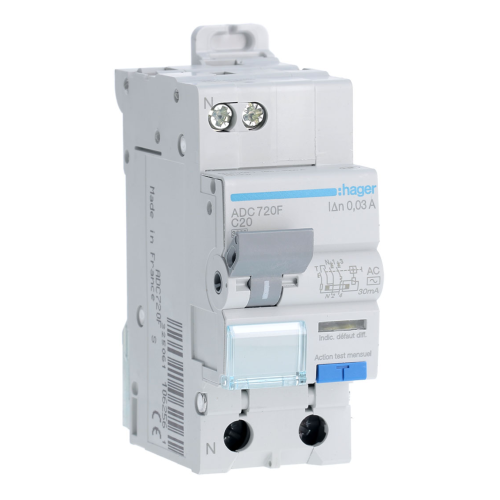

Désignation : Disj. diff. 1P+N 3kA C-20A 30m
Disjoncteur différentiel 1P+N 3kA C-20A 30mA type AC
Site fournisseur
 Spécificités article
Directive européenne rohsconformité volontaire
Valeur du seuil mini/max de fonctionnement thermique en alternatif1,13/1,45 In
Tropicalisation/humidité/exécutiontous climats
Température de stockage-25 à 70 °C
Charactéristique de déconnexionnon retardé
Type de connexioncage à vis
Texte normeEN 61009-1
Section de raccordement en câble souple1 / 16mm²
Section de raccordement en câble rigide1 / 25mm²
Directive européenne weeeconcerné
Valeur du seuil mini/max de fonctionnement magnétique en alternatif5/10 In
Position du neutregauche
Tension assignée de tenue aux chocs4000 V
Courant assigné à -15°c22,2 A
Courant assigné à -20°c22,5 A
Courant assigné à 0°c21,5 A
Courant assigné à 15°c20,8 A
Courant assigné à 20°c20,5 A
Courant assigné à 25°c20,3 A
Courant assigné à -25°c22,7 A
Courant assigné à 35°c19,8 A
Courant assigné à 40°c19,6 A
Courant assigné à 45°c19,4 A
Courant assigné à 5°c21,3 A
Courant assigné à -5°c21,8 A
Courant assigné à 50°c19,2 A
Courant assigné à 60°c18,8 A
Altitude2000 m
Tension assignée d'emploi ue240 V
Fréquence assignée50 Hz
Tension assignée d'isolement500 V
Courant différentiel assigné30 mA
Puissance dissipée totale sous in6,6 W
Puissance dissipée par pôle à in4,8 W
Profondeur produit installé68 mm
Hauteur produit installé83 mm
Largeur produit installé35 mm
Couple de serrage2,1Nm
Fréquence50áHz
Type de pôles1P+N
Pouvoir de coupure assigné icn sous ac selon iec 60898-13 kA
Pouvoir de coupure assigné icn sous 230v ac selon iec 60898-13 kA
Pouvoir de coupure assigné icn sous 230v ac selon iec 61009-13 kA
Pouvoir de coupure assigné icn sous 240v ac selon iec 61009-13 kA
Pouvoir de coupure de service ics sous 230v ac selon iec 61009-13 kA
Pouvoir de coupure de service ics sous 240v ac selon iec 61009-13 kA
Pouvoir de coupure ultime icu ac selon iec 60947-26 kA
Pouvoir de coupure ultime icu sous 240v ac selon iec 60947-26 kA
Pouvoir de fermeture et de coupure3 kA
Courant assigné à 10°c21 A
Courant assigné à -10°c22 A
Courant assigné à 30°c20 A
Courant assigné à 55°c19 A
Coefficient de correction du courant nominal pour 3 appareils juxtaposés0,95
Coefficient de correction du courant nominal pour 6 appareils juxtaposés0,85
Calibre maximal du fusible aval gi pour une sélectivité sur cc12 A
Calibre minimal du fusible amont am pour une sélectivité sur cc25 A
Calibre minimal du fusible amont gi pour une sélectivité sur cc32 A
Endurance électrique en nombre de cycles2000
Endurance mécanique nombre de manoeuvres2000
Sensibilité / courant de défaut nominal (i?n) (a)0.03
Tenue au courant de choc (ka)0.25
Indice de protection (ip)IP2X
Nombre de pôles2 P
Avec pole de neutre coupéoui
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés0,9
Calibre maximal du fusible aval am pour une sélectivité sur cc4 A
Tension assignée (ue) (v)240
Tension d'isolement assignée (ui) (v)500
Pôle neutre sectionné simultanémentOUI
Avec dispositif de verrouillageOUI
Type de protection différentielleAC
Type de tensionAC
Profondeur d'encastrement (mm)68
Calibre/courant nominal assigné (in) (a)20
Type de courant différentielAC
Section de raccordement cable rigide (mm²)25
Section de raccordement cable souple (mm²)16
Température ambiante en fonctionnement (°c)40
Qc carton60
QctPF
Nombre de pole protégé1
CourbeC
Coefficient de correction du courant nominal pour 2 appareils juxtaposés1
Degré de pollution suivant iec 60664 / iec 60947-22
Caractéristique de déclenchement (type/courbe)C
Classe de limitation d'énergie (i²t)3
Catégorie de surtension3
Degré de pollution2
Largeur en nombre de modules2
Nombre de pôles protégés1
Nombre de pôles (total)2
Tension assignée de tenue aux chocs (uimp) (kv)4
Pouvoir de coupure nominal selon en 61009-1 (icn) (ka)3
Qc boite1
